فن‌های آکسیال، به دلیل توانایی‌شان در جابجایی حجم بالایی از هوا در مسیرهای مستقیم، ستون فقرات سیستم‌های تهویه صنعتی و ساختمانی مدرن هستند. اما عملکرد ایده‌آل این تجهیزات نه تنها به کیفیت ساخت آن‌ها، بلکه به شدت به نصب صحیح فن آکسیال وابسته است. رعایت استاندارد نصب فن آکسیال از بروز آسیب‌های جدی به موتور، کاهش راندمان جریان هوا، و افزایش صدای ناخواسته جلوگیری می‌کند.

این مقاله جامع از سری مقالات وب‌سایت راهکار تهویه آترین با بیش از 5 سال سابقه در تولید انواع دمپر و دریچه صنعتی، گامی اساسی در تضمین عملکرد پایدار سیستم تهویه شما است. از مقدمه‌چینی دقیق برای درک اهمیت موضوع شروع کرده و به مراحل ریز نصب در موقعیت‌های مختلف (سقف، بام، دیوار و کانال) می‌پردازیم تا اطمینان حاصل کنیم که دانش شما در زمینه نصب صحیح فن آکسیال به سطح یک متخصص ارتقا یابد.

فن آکسیال چیست؟

فن‌های آکسیال (محوری) به گونه‌ای طراحی شده‌اند که هوا را دقیقاً در راستای محور چرخش پره‌ها جابجا کنند. این نوع فن‌ها معمولاً شامل یک مجموعه پروانه متصل به یک موتور الکتریکی هستند که درون یک قاب یا هاب قرار می‌گیرند. ساختار ساده و کارایی بالا در انتقال حجم زیاد هوا (CFM بالا) در فشارهای نسبتاً پایین، آن‌ها را برای کاربردهایی نظیر تهویه عمومی، تونل‌ها، برج‌های خنک‌کننده و اتاق‌های تاسیسات ایده‌آل می‌سازد.

طراحی پره‌ها (که گاهی اوقات با بالک‌های ایرودینامیکی پیچیده تقویت می‌شوند) مستقیماً روی محور حرکت هوا کار می‌کند که این امر منجر به مقاومت کمتری در برابر جریان هوا در مقایسه با فن‌های گریز از مرکز می‌شود. از منظر مهندسی، شناخت دقیق این ساختار برای نصب صحیح فن آکسیال ضروری است. تفاوت اصلی آن‌ها با فن‌های گریز از مرکز (Centrifugal) در جهت خروجی هوا است؛ فن‌های آکسیال هوا را با نیروی کمتری اما در مسیر مستقیم پرتاب می‌کنند که این ویژگی نیازمند استحکام کافی در محل نصب است تا لرزش‌ها موجب شکستگی نشوند.

همچنین، درک اصول آیرودینامیک این فن‌ها به ما کمک می‌کند تا از محدویت‌هایی مانند حساسیت به تغییرات فشار در مسیر کانال آگاه باشیم، هرچند که مزایای فن آکسیال در تهویه صنعتی و در محیط‌های باز یا با کانال کوتاه، بر این محدودیت‌ها غلبه می‌کند.

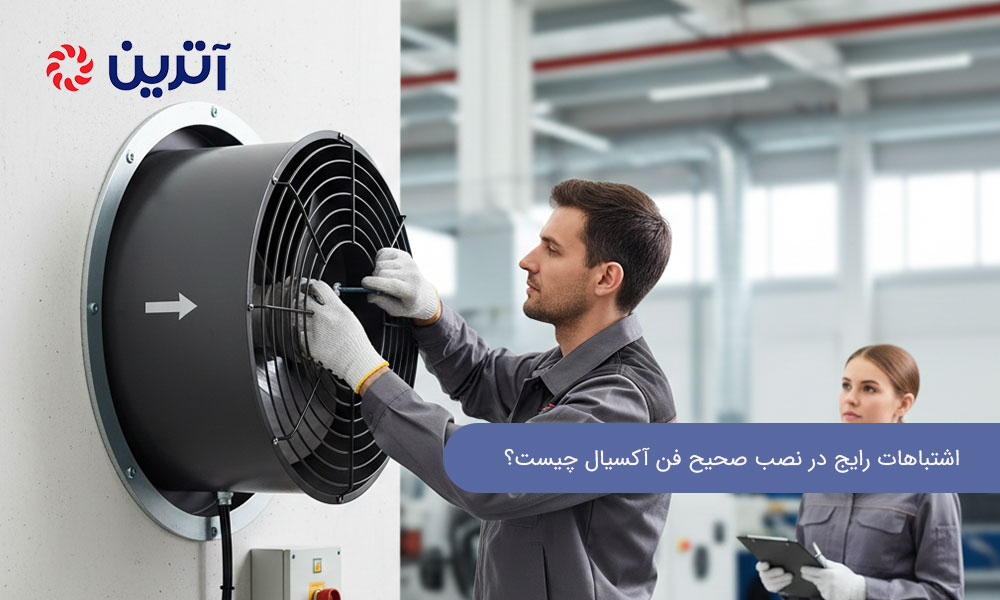

اشتباهات رایج در نصب صحیح فن آکسیال چیست؟

یکی از شایع‌ترین اشتباهات در حوزه تهویه، نادیده گرفتن اهمیت میرایی ارتعاشات است. فن‌ آکسیال، به ویژه در سرعت‌های بالا، ارتعاشات قابل توجهی تولید می‌کنند که اگر شاسی یا محل اتصال آن‌ها به درستی میرا نشود (مثلاً با استفاده از پایه‌های لرزه‌گیر مناسب یا بوش‌های لاستیکی)، این ارتعاشات به سازه منتقل شده و علاوه بر ایجاد صدای آزاردهنده، عمر مفید موتور و بلبرینگ‌ها را به شدت کاهش می‌دهد. این نقص، مستقیماً با استاندارد نصب فن آکسیال در تضاد است و اغلب منجر به خرابی‌های پیش از موعد می‌گردد.

خطای رایج دیگر، عدم رعایت فاصله هوایی (Clearance) بین نوک پره‌ها و قاب فن یا انسدادهای اطراف ورودی و خروجی است. وجود هرگونه مانع در نزدیکی پره فن، توزیع جریان هوا را مختل کرده و باعث ایجاد گردابه‌های ناخواسته (Stall) می‌شود که راندمان را کاهش داده و فشار روی موتور را افزایش می‌دهد.

مهندسان باید اطمینان حاصل کنند که هیچ‌گونه کابل‌کشی، لوله یا ساختار دیگری در شعاع چرخش پره‌ها قرار نگیرد. این دقت در جزئیات، سنگ بنای نصب صحیح فن آکسیال و دستیابی به حداکثر ظرفیت جابجایی هوا است که به طور مستقیم به مزیت‌های استفاده از فن آکسیال مربوط می‌شود.

استانداردهای لازم برای نصب فن آکسیال

برای دستیابی به عملکرد تضمین‌شده و ایمن، پیروی از استاندارد نصب فن آکسیال اجباری است. این استانداردها معمولاً توسط نهادهایی مانند AMCA (Air Movement and Control Association) تدوین می‌شوند و بر جنبه‌های مکانیکی، الکتریکی و ایمنی تمرکز دارند. رعایت این استانداردها، تضمین می‌کند که سیستم در شرایط طراحی شده خود کار کند و دوام بیاورد.

پارامتر استاندارد	الزامات کلیدی	اهمیت در نصب صحیح فن آکسیال
تراز بودن (Leveling)	انحراف از تراز نباید از ۰.۵ درجه تجاوز کند.	جلوگیری از سایش نامتقارن بلبرینگ‌ها و افزایش لرزش.
اتصالات الکتریکی	استفاده از کابل‌های با سطح مقطع مناسب و ارتینگ (Grounding) استاندارد.	ایمنی جانی، جلوگیری از نوسانات ولتاژ و آسیب به موتور.
میزان لرزش مجاز	کمتر از ۰.۲ میلی‌متر بر ثانیه لرزش RMS توصیه می‌شود.	حیاتی برای افزایش عمر موتور و حفظ سکوت عملیاتی.
قابیلت دسترسی	تعبیه فضای کافی در اطراف فن برای بازرسی، سرویس و تعویض تسمه/موتور.	امکان‌پذیر ساختن نگهداری دوره‌ای و حفظ عملکرد بلندمدت.

نصب فن آکسیال روی سقف چگونه است؟

نصب فن‌های آکسیال در سقف‌ها معمولاً به صورت افقی (درون یک داکت افقی یا مستقیم به بیرون) انجام می‌شود و اغلب نیازمند استفاده از یک پایه نگهدارنده قوی است. از آنجایی که سقف‌ها می‌توانند مستعد جذب ارتعاش باشند، استحکام نقطه اتصال از اهمیت بالایی برخوردار است. ابتدا باید موقعیت دقیق نصب را با در نظر گرفتن مسیر خروج هوا و عدم وجود موانع ساختاری (مانند تیرهای اصلی) مشخص کرد. پس از نصب پایه، فن باید روی آن قرار گرفته و با استفاده از پیچ و مهره‌های با درجه استحکام بالا (معمولاً گرید ۸.۸ یا بالاتر) محکم شود.

نکته کلیدی در نصب سقفی، استفاده از لرزه‌گیرهای مناسب بین فن و سازه یا پایه نگهدارنده است. این لرزه‌گیرها باید از جنس لاستیک‌های مقاوم به حرارت و رطوبت (بسته به محیط) انتخاب شوند تا ارتعاشات ناشی از چرخش پره‌ها را جذب کنند. همچنین، از آنجایی که دسترسی به فن‌های سقفی دشوار است، باید اطمینان حاصل شود که هرگونه اتصال الکتریکی یا مکانیکی به گونه‌ای انجام شده که حداقل نیاز به سرویس را داشته باشد و در صورت نیاز، از طریق دریچه‌های دسترسی قابل بازرسی باشد. این رویکرد مهندسی، تضمین‌کننده نصب صحیح فن آکسیال در محیط‌های سخت‌تر است.

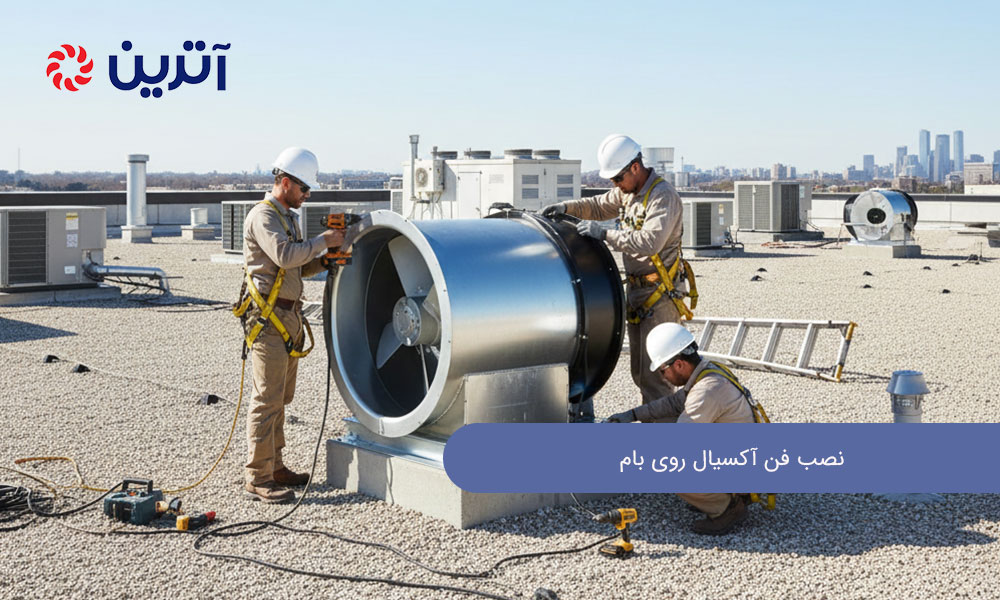

نصب فن آکسیال روی بام

نصب فن‌های آکسیال بر روی بام ساختمان‌ها معمولاً برای تخلیه مستقیم هوای گرم یا آلوده به محیط بیرون انجام می‌شود. این نوع نصب مستلزم توجه ویژه به مسائل محیطی و مقاومتی است. فن باید بر روی یک «شاسی» یا «بیس» مستحکم نصب شود که وزن فن و همچنین بارهای ناشی از باد و برف را تحمل کند و این شاسی مستقیماً به سازه اصلی بام متصل گردد؛ نه صرفاً به پوشش سقف. این امر جزئی از استاندارد نصب فن آکسیال برای محیط‌های بیرونی محسوب می‌شود.

علاوه بر استحکام سازه‌ای، حفاظت در برابر عوامل جوی یک اولویت است. تمامی اتصالات الکتریکی باید درون جعبه‌های ضد آب (IP Rating مناسب) قرار گیرند و خود فن باید دارای پوشش مقاوم در برابر خوردگی (مانند رنگ اپوکسی یا جنس استیل) باشد. در مناطقی که احتمال بارش شدید یا وزش بادهای قوی وجود دارد، باید تدابیری برای جلوگیری از نفوذ آب به داخل موتور فن و همچنین مهار شدن فن در برابر نیروی بلند شدن ناشی از بادهای شدید اتخاذ شود. رعایت این نکات تضمین‌کننده پایداری و نصب صحیح فن آکسیال در معرض عوامل طبیعی است.

روش نصب صحیح فن آکسیال دیواری

نصب دیواری، متداول‌ترین روش برای تهویه محلی در فضاهایی مانند پارکینگ‌ها، کارگاه‌ها و آشپزخانه‌های صنعتی است. در این روش به دلیل تفاوت‌ فن آکسیال دیواری و کانالی، فن مستقیماً روی بدنه دیوار نصب می‌شود و معمولاً نیازی به داکت‌کشی طولانی نیست؛ اگرچه ممکن است یک کاور محافظ بر روی خروجی نصب شود. نکته حیاتی در نصب صحیح فن آکسیال دیواری، اطمینان از جنس مناسب دیوار است؛ اگر دیوار بتنی یا آجری با ضخامت کافی نباشد، باید از یک قاب تقویتی فلزی (Back Frame) استفاده کرد که بار فن را به صورت مساوی توزیع کرده و از ترک‌خوردگی دیوار جلوگیری نماید.

پس از آماده‌سازی نقطه نصب، عملیات تراز کردن با دقت بسیار بالا انجام می‌شود. از آنجایی که فن‌های دیواری اغلب تحت بارهای جانبی بیشتری نسبت به فن‌های کانالی قرار می‌گیرند، هرگونه عدم تراز بودن، به سرعت به ارتعاش تبدیل می‌شود. پیچ‌ها و اتصالات باید به قدری محکم باشند که حرکت فن را به صفر برسانند؛ اما نه به قدری که به قاب فن آسیب بزنند. این دقت در نصب، عامل اصلی تحقق مزایای استفاده از فن آکسیال از نظر کارایی و صدای کم در محیط‌های بسته است و بخشی جدایی‌ناپذیر از استاندارد نصب فن آکسیال برای واحدهای دیواری محسوب می‌گردد.

نصب فن آکسیال در کانال چگونه است؟

زمانی که فن آکسیال به عنوان بخشی از یک سیستم داکت‌کشی بزرگ‌تر عمل می‌کند (معمولاً به صورت این‌لاین یا به عنوان فن اگزاست در انتهای کانال)، نصب صحیح فن آکسیال باید با دقت بسیار بیشتری نسبت به تطابق ابعادی انجام شود. قطر ورودی و خروجی فن باید دقیقاً با ابعاد کانال‌های متصل مطابقت داشته باشد. اگر قطر کانال ورودی به فن، کمتر از قطر فن باشد، یک «کاهنده تدریجی» (Reducer) ملایم باید نصب شود تا از ایجاد آشفتگی شدید هوا و افزایش صدای ناشی از آن جلوگیری شود.

یکی از الزامات اصلی در نصب فن آکسیال در کانال افقی، رعایت طول مستقیم کانال قبل و بعد از فن است. معمولاً توصیه می‌شود حداقل ۳ تا ۵ برابر قطر فن، کانال مستقیم و بدون مانع قبل از ورود هوا به فن و همین میزان بعد از خروج هوا وجود داشته باشد. این امر به فن اجازه می‌دهد تا جریان هوای کاملاً لایه‌ای (Laminar) را دریافت کرده و با حداکثر راندمان کار کند. نادیده گرفتن این فاصله، مستقیماً بر روی ظرفیت اسمی فن تأثیر منفی می‌گذارد و اجرای صحیح این مرحله، کلید بهره‌مندی از مزایای استفاده از فن آکسیال در سیستم‌های پیچیده است.

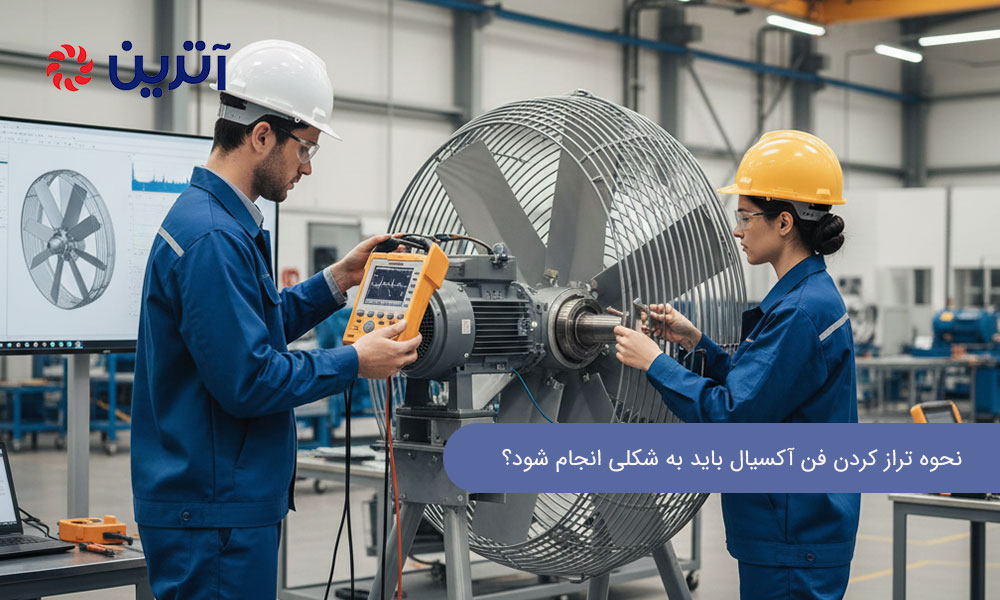

نحوه تراز کردن فن آکسیال باید به شکلی انجام شود؟

تراز کردن دقیق فن آکسیال، چه نصب بر روی پایه عمودی، چه افقی و چه روی سازه، مهم‌ترین عامل در کاهش صدا و طول عمر تجهیز است. فرآیند تراز کردن با استفاده از ابزار تراز دقیق (سطح حباب یا لول سنج لیزری) آغاز می‌شود. در حالت نصب افقی، باید اطمینان حاصل شود که محور فن دقیقاً عمود بر نیروی جاذبه زمین است؛ یعنی فن نباید در هیچ جهتی (X یا Y) شیب داشته باشد. در نصب عمودی نیز باید محور اصلی فن کاملاً روی خط عمود قرار گیرد. این دقت، شرط اصلی رعایت استاندارد نصب فن آکسیال است.

پس از قرارگیری اولیه، باید از طریق تنظیم پیچ‌های تراز یا شیم‌ها (Shim) در زیر پایه‌ها، انحراف زاویه‌ای را به حداقل رساند. پس از تنظیم اولیه، برای اطمینان کامل، فن باید برای چند دقیقه با دور پایین روشن شود تا هرگونه نیروی باقی‌مانده ناشی از عدم تراز در اثر چرخش آزاد شود. سپس خاموش شده و مجدداً ترازگیری نهایی انجام می‌گیرد. این فرآیند تکراری، تضمین‌کننده نصب صحیح فن آکسیال است و از ایجاد بارهای جانبی ناخواسته بر روی بلبرینگ‌های موتور که معمولاً در برابر بارهای محوری مقاوم‌ترند، جلوگیری می‌کند.

جمع‌بندی

نصب صحیح فن آکسیال فراتر از صرفاً محکم کردن چند پیچ است؛ این یک فرآیند مهندسی دقیق است که نیازمند درک عمیق از اصول آیرودینامیک و مکانیک ارتعاشی است. با پایبندی به استاندارد نصب فن آکسیال در موقعیت‌های مختلف سقفی، دیواری و کانالی، شما نه تنها عمر مفید تجهیزات گران‌بهای خود را تضمین می‌کنید، بلکه اطمینان حاصل می‌کنید که از تمام مزیت‌های استفاده از فن آکسیال از جمله جابجایی حجم بالای هوا با کمترین مصرف انرژی و صدای مزاحم، بهره‌مند خواهید شد. برای کسب رتبه برتر، اطمینان از تراز بودن مطلق و استفاده از لرزه‌گیرهای استاندارد، نکات طلایی برای فراتر رفتن از محتوای عمومی رقبا هستند.
