محیط‌های صنعتی، به‌ویژه کارخانه‌های پتروشیمی، داروسازی، چوب، رنگ‌سازی و صنایع شیمیایی، به‌طور بالقوه مملو از گازها، بخارات یا ذرات معلق قابل اشتعال هستند. در چنین محیط‌هایی، کوچک‌ترین جرقه ناشی از یک تجهیز الکتریکی معمولی می‌تواند منجر به فاجعه شود. فن‌های تهویه به دلیل ماهیت عملکردشان که شامل چرخش پروانه با سرعت بالا است، منبع بالقوه ایجاد الکتریسیته ساکن یا جرقه مکانیکی محسوب می‌شوند. به همین دلیل، نصب فن ضد انفجار در کارخانه ها نه تنها یک اقدام پیشگیرانه، بلکه یک الزام قانونی و اخلاقی در جهت حفظ جان کارکنان و دارایی‌ها است.

دانش عمیق در مورد تجهیزات و استاندارد نصب فن ضد انفجار (که باید با دقت اجرا شود) تفاوت میان یک محیط کاری ایمن و یک منطقه خطرناک را رقم می‌زند. هدف از این مقاله از سری مقالات وب‌سایت راهکار تهویه آترین با بیش از 5 سال سابقه در تواید انواع دمپر و دریچه صنعتی، ارائه یک راهنمای فنی کامل برای مهندسین و مسئولین ایمنی است تا بتوانند فرآیند انتخاب و نصب فن ضد انفجار در کارخانه ها را با بالاترین سطح اطمینان انجام دهند و به این پرسش پاسخ دهند که بهترین فن ضد انفجار برای کارخانه شما کدام است.

فن ضد انفجار چیست و در چه محیط‌هایی الزامی است؟

فن‌های ضد انفجار (Explosion-Proof Fans) تجهیزاتی هستند که به طور ویژه طراحی شده‌اند تا در صورت بروز انفجار در داخل یا اطراف خود، از انتقال شعله یا حرارت به محیط بیرون و اشتعال گازها یا بخارهای موجود در محیط جلوگیری کنند. ساختار این فن‌ها به گونه‌ای است که بدنه آن‌ها توانایی مهار فشار ناشی از یک انفجار داخلی (مثلاً در اثر تخلیه جرقه بین قطعات دوار و استاتور) را دارد.

همچنین طراحی خارجی آن‌ها مانع از انتقال حرارت سطح محفظه به دمای اشتعال محیط می‌شود. این ویژگی‌ها، استفاده از آن‌ها را در محیط‌های تعریف‌شده بر اساس استاندارد ATEX یا NEC اجباری می‌کند. نصب فن ضد انفجار در کارخانه ها در هر محلی که احتمال حضور ترکیبات قابل احتراق وجود داشته باشد، حیاتی است.

این الزامی بودن، به طور مستقیم با نوع فرآیند تولید در ارتباط است. برای مثال، کاربرد فن ضد انفجار در پالایشگاه که با هیدروکربن‌های سبک سروکار دارند، در این محیط‌ها نیاز به فن‌هایی با درجه حفاظت بالا و مقاومت در برابر انفجارهای گازی وجود دارد. از طرف دیگر، در کارخانجات تولید پودرهای فلزی یا آرد، جایی که گرد و غبار قابل اشتعال (Combustible Dust) منبع خطر اصلی است، الزامات طراحی فن و نحوه نصب فن ضدانفجار در کارخانه ها کمی متفاوت خواهد بود و بر روی ممانعت از تجمع گرد و غبار بر روی سطوح داغ تمرکز دارد.

استفاده از فن‌های معمولی در این فضاها، نقض آشکار استاندارد نصب فن ضد انفجار تلقی شده و عواقب جبران‌ناپذیری به همراه خواهد داشت. بنابراین، اولین قدم در نصب فن ضد انفجار در کارخانه ها، شناسایی دقیق نوع و سطح ریسک انفجار در آن ناحیه است.

Zone 1  و Zone 2 چیست؟

مفهوم “Zone” (منطقه) یکی از اساسی‌ترین مفاهیم در طراحی ایمنی کارخانه‌های مرتبط با مواد خطرناک است و مستقیماً بر نوع تجهیزاتی که می‌توانیم نصب کنیم، تأثیر می‌گذارد. این دسته‌بندی‌ها تعیین می‌کنند که چه مقدار و برای چه مدت، محیطی با غلظت خطرناک مواد قابل اشتعال در آنجا وجود دارد. شناخت این مناطق برای اجرای موفق نصب فن ضد انفجار ضروری است.

• Zone 1 (منطقه یک): فضایی است که در آن احتمال وقوع انفجار در شرایط عملیاتی عادی (زمانی که سیستم‌ها به درستی کار می‌کنند) وجود دارد. این مناطق شامل نقاط اطراف دریچه‌های تخلیه، اتصالات و درزگیرهای تجهیزات نگهداری مواد فرار است. نصب فن ضد انفجار در کارخانه ها در نزدیکی این مناطق نیازمند تجهیزاتی با گواهینامه مناسب برای Zone 1 است.
• Zone 2 (منطقه دو): فضایی است که در آن احتمال وقوع انفجار در شرایط عملیاتی عادی کم است و در صورت وقوع نیز، برای مدت زمان کوتاهی وجود دارد (مثلاً نواحی دورتر از تجهیزات اصلی یا مناطقی که به دلیل نقص فنی ممکن است دچار نشت شوند). این مناطق کمترین سخت‌گیری را نسبت به Zone 1 و 0 دارند؛ اما همچنان استفاده از تجهیزات استاندارد ممنوع است.

بهترین فن ضد انفجار برای کارخانه چیست؟

انتخاب مناسب‌ترین فن ضد انفجار برای کارخانه شما نیازمند ارزیابی دقیق پارامترهایی فراتر از صرفاً گواهینامه ضد انفجار است.

ویژگی	فن محوری ضد انفجار (Axial)	فن تونلی ضد انفجار (Tunnel)
کاربرد اصلی	جابجایی حجم زیاد هوا با فشار کم (تهویه عمومی)	تهویه تونل‌ها، پارکینگ‌های بزرگ، و فضاهای خطی
پیچیدگی نصب	نسبتاً ساده، نصب مستقیم روی دیوار/سقف	پیچیده، نیازمند سازه‌های نگهدارنده قوی
مناسب برای	انبارها، فضاهای باز بزرگ	مسیرهای طولانی تخلیه دود

استانداردهای نصب فن ضد انفجار

موفقیت عملیات تهویه در محیط‌های خطرناک، نه تنها به کیفیت ساخت فن، بلکه به دقت در اجرای پروتکل‌های نصب بستگی دارد. دو تا از  استانداردهای فن‌های ضد انفجار که در سطح جهانی برای تجهیزات مناطق خطرناک استفاده می‌شوند، ATEX (در اروپا) و IECEx (استاندارد بین‌المللی) هستند. این استانداردها دقیقاً مشخص می‌کنند که چگونه باید فرآیند نصب فن ضد انفجار در کارخانه ها انجام شود تا ایمنی تضمین گردد.

مهم‌ترین جنبه در رعایت استاندارد نصب فن ضد انفجار، ممانعت از هرگونه منبع اشتعال‌زایی است که می‌تواند توسط فن ایجاد شود. این منابع شامل جرقه الکتریکی، دمای سطوح بیش از حد بالا، و اصطکاک مکانیکی ناخواسته هستند. به همین دلیل، تمامی اتصالات الکتریکی فن باید از طریق گلندهای (Cable Glands) ضد انفجار مناسب انجام شود که تضمین می‌کند هیچ گازی از طریق کابل به داخل محفظه کنترل نفوذ نکند. همچنین، تأمین اتصال زمین (Grounding) قوی و دائمی برای کل مجموعه فن الزامی است تا از تجمع بارهای الکترواستاتیک جلوگیری شود. عدم رعایت این نکات، تمام هزینه‌های صرف شده برای خرید مناسب‌ترین فن ضد انفجار برای کارخانه را بی‌اثر می‌کند.

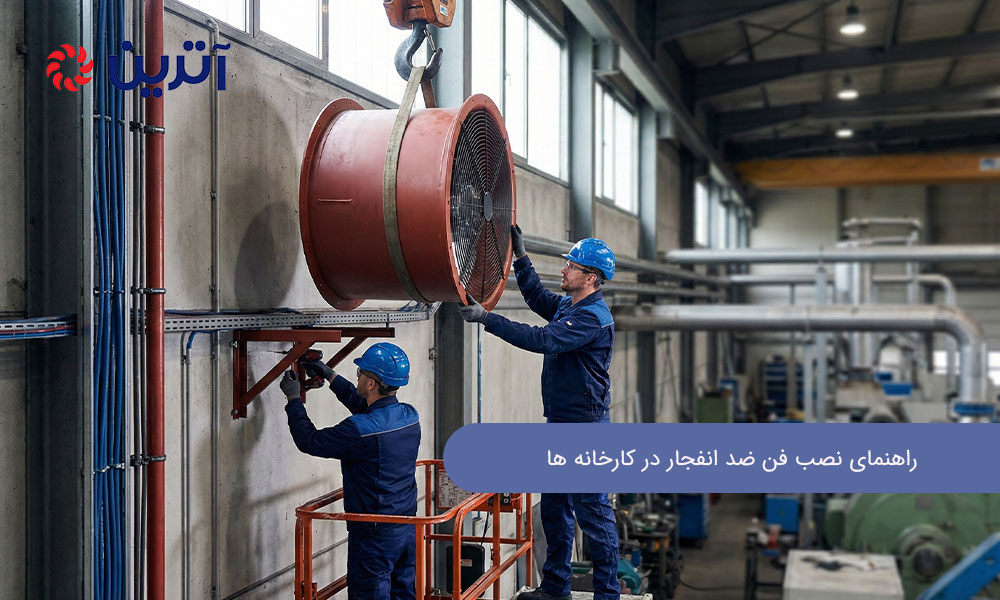

مراحل نصب فن ضد انفجار در کارخانه ها

فرآیند نصب فن ضد انفجار باید توسط تکنسین‌های آموزش‌دیده و دارای صلاحیت انجام شود. این مراحل باید به ترتیب زیر دنبال شوند تا از عملکرد صحیح و ایمن سیستم اطمینان حاصل شود.

1. ارزیابی و آماده‌سازی سایت

پیش از ورود تجهیزات، باید منطقه دقیق نصب در Zone مشخص‌شده تأیید شود. تمامی تجهیزات الکتریکی موجود در نزدیکی محل نصب باید از رده مناسب برای آن Zone باشند. در این مرحله، بررسی می‌شود که آیا طراحی ما برای نصب فن ضد انفجار در کارخانه ها با سایر اجزای فرآیند (مانند منابع مواد قابل اشتعال) همخوانی دارد یا خیر.

2. آماده‌سازی سازه نگهدارنده

فن‌های ضد انفجار اغلب سنگین‌تر از فن‌های معمولی هستند. سازه نگهدارنده (براکت یا شاسی) باید توانایی تحمل وزن فن، وزن دینامیکی پروانه و لرزش‌های عملیاتی را داشته باشد. این سازه باید دارای پایداری کافی بوده و به طور کامل به اسکلت ساختمان متصل شود. این بخش از استاندارد نصب فن ضد انفجار تضمین می‌کند که حرکت غیرمجاز فن که منجر به سایش و جرقه شود، از بین برود.

3. نصب مکانیکی فن

فن در محل دقیق خود نصب و با استفاده از واشرها و پایه‌های لرزه‌گیر مناسب، محکم می‌شود. تراز بودن پروانه نسبت به قاب اصلی یک نکته کلیدی است. در صورت عدم تراز بودن، ارتعاش افزایش یافته و ریسک جرقه مکانیکی یا شکست قطعات بالا می‌رود.

4. اتصالات الکتریکی ضد انفجار

این حیاتی‌ترین بخش نصب فن ضد انفجار در کارخانه ها است. کابل‌های ورودی باید از طریق گلندهای ضد انفجار مناسب (با سایز و نوع رزوه صحیح برای محفظه) وارد شوند. هرگونه سیم‌کشی داخلی باید با استفاده از ترمینال‌های استاندارد و در محفظه‌های محافظت‌شده انجام گیرد. حتی پیچ و مهره‌های درب محفظه موتور باید در جای خود محکم و در فواصل مشخص نصب شوند تا خاصیت مهار شعله (Flameproof Enclosure) حفظ شود.

5. تست عملکرد و راه ‌اندازی

پس از تأیید کلیه اتصالات و بررسی نهایی، فن تحت ولتاژ راه‌اندازی می‌شود. تست‌ها شامل اندازه‌گیری جریان مصرفی، تست لرزش و مهم‌تر از همه، بررسی دمای سطوح خارجی فن پس از رسیدن به رژیم کاری عادی است. این مرحله تأیید می‌کند که مناسب‌ترین فن ضد انفجار برای کارخانه ما با موفقیت نصب شده است.

اشتباهات رایج در نصب فن ضد انفجار در کارخانه ها که باعث خطر می‌شود

تجربه نشان داده است که بسیاری از حوادث مرتبط با فن‌های تهویه، نه به دلیل نقص ذاتی فن، بلکه به دلیل اجرای نادرست مراحل نصب فن ضد انفجار در کارخانه ها رخ می‌دهد. درک این اشتباهات کلید رعایت استاندارد نصب فن ضد انفجار است.

• اشتباه اول: نادیده گرفتن دمای سطح (T-Class): فن ممکن است ضد انفجار باشد (یعنی جرقه داخلی را مهار کند)؛ اما اگر دمای سطح بیرونی آن در حین کار از دمای اشتعال گاز محیط (مثلاً T3 برای ۲۰۰ درجه سانتی‌گراد) بالاتر برود، همچنان منجر به اشتعال می‌شود. انتخاب بهترین فن ضد انفجار برای کارخانه زمانی درست است که T-Class فن با دمای اشتعال گاز موجود در Zone همخوانی داشته باشد.
• اشتباه دوم: عدم اتصال زمین (Earthing) صحیح: اتصالات زمین باید دارای امپدانس بسیار پایین باشند تا هرگونه بار الکترواستاتیک ناشی از عبور هوا یا چرخش پروانه به زمین منتقل شود. اگر این اتصال به درستی برقرار نشود، پتانسیل ایجاد جرقه وجود خواهد داشت.

هزینه نصب فن ضد انفجار در کارخانه ها در سال ۲۰۲۶ چقدر است؟

تعیین دقیق هزینه نصب فن ضد انفجار در سال ۲۰۲۶ به شدت به عوامل متغیر متعددی وابسته است؛ اما می‌توان یک دسته‌بندی کلی ارائه داد. هزینه کلی به دو بخش عمده تقسیم می‌شود: قیمت خود فن، هزینه‌های جانبی (کانال‌کشی، سازه، کابل‌کشی).

بخش اول روی قیمت فن، بیشترین تأثیر را دارد. قیمت مناسب‌ترین فن ضد انفجار برای کارخانه (که اغلب دارای گواهینامه‌های بین‌المللی و موتورهای IE3 یا IE4 هستند) می‌تواند بسته به برند، توان موتور و درجه حفاظت (Ex d، Ex e، Ex ia و غیره) متغیر باشد. به دلیل نوسانات نرخ ارز و قیمت مواد اولیه (مانند آلومینیوم و مس)، قیمت‌ها پویا هستند.

بخش دوم و سوم، مربوط به نصب فن ضد انفجار در کارخانه ها است. هزینه نصب معمولاً بر اساس پیچیدگی منطقه (Zone 0 گران‌تر از Zone 2)، ارتفاع نصب و نیاز به استفاده از داربست یا بالابر تخصصی محاسبه می‌شود. همچنین، هزینه خرید و نصب تجهیزات جانبی ضد انفجار مانند جعبه تقسیم (Junction Box) ضد انفجار و گلندهای مخصوص، بخش قابل توجهی از کل بودجه را تشکیل می‌دهد و رعایت استاندارد نصب فن ضد انفجار در این بخش‌ها کاملاً مشهود است.

جمع‌بندی

نصب فن ضد انفجار در کارخانه ها مانند استفاده از مزایای فن ضد انفجار در صنایع نفت و گاز یک فرآیند مهندسی چندوجهی است که نیازمند تخصص، تجربه و تعهد کامل به پروتکل‌های ایمنی بین‌المللی است. ما در این راهنما، اهمیت انتخاب بهترین فن ضد انفجار برای کارخانه متناسب با Zone خطر را بررسی کردیم و تأکید نمودیم که موفقیت پروژه، وابسته به رعایت دقیق استاندارد نصب فن ضد انفجار است.

از انتخاب صحیح تجهیزات دارای گواهینامه معتبر گرفته تا اجرای دقیق اتصالات الکتریکی و مکانیکی، هر مرحله باید با دقت کارشناسی انجام شود تا اطمینان حاصل شود که سرمایه‌گذاری شما در تجهیزات ایمنی، بالاترین بازدهی خود را در حفاظت از سرمایه و نیروی انسانی به ارمغان آورد. تداوم در بازرسی و نگهداری سیستم‌های تهویه ضد انفجار، کلید حفظ این سطح از ایمنی در طول عمر عملیاتی کارخانه خواهد بود.
