نصب فن آکسیال در کانال افقی یا عمودی یک می‌تواند به طور قابل‌توجهی بر عملکرد، راندمان و ملاحظات عملیاتی آن تاثیر بگذارد. فن آکسیال سنگ بنای سیستم‌های تهویه و جابه‌جایی هوای مدرن هستند که به طور گسترده در کاربردهای صنعتی، تجاری و مسکونی برای تسهیل جریان هوای کارآمد از طریق کانال‌ها به کار می‌روند. فن‌های آکسیال چه در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC)، تهویه صنعتی یا سیستم‌های خنک‌کننده نصب ‌شوند، به دلیل توانایی در جابه‌جایی حجم زیادی از هوا با فشار نسبتاً کم، ارزشمند هستند.

بااین‌حال، تفاوت نصب فن های آکسیال افقی یا عمودی می‌تواند به طور قابل‌توجهی در عملکرد این اجزای کاربردی تفاوت ایجاد کند. عواملی مانند دینامیک جریان هوا، توزیع فشار، بار موتور و محدودیت‌های نصب بسته به جهت کانال متفاوت است و درک تفاوت‌های عملکردی بین نصب فن آکسیال در کانال عمودی یا افقی اهمیت زیادی دارد. در این مقاله از سری مقالات آترین با ما همراه باشید تا به بررسی نصب فن آکسیال بپردازیم.

نصب فن آکسیال در کانال افقی چگونه است؟

نصب فن آکسیال در کانال افقی نیازمند بررسی دقیق دینامیک جریان هوا، پشتیبانی ساختاری و راندمان عملیاتی برای اطمینان از عملکرد بهینه است. فن‌ های آکسیال که با تیغه‌های پروانه‌ای‌شکل خود که هوا را موازی با محور فن حرکت می‌دهند، مشخص می‌شوند. این فن‌ها برای کاربردهایی که نیاز به جریان هوای بالا در فشار کم تا متوسط دارند؛ مانند سیستم‌های تهویه مطبوع، تهویه صنعتی و تأسیسات خنک‌کننده، ایده‌ال هستند. هنگام نصب، باید چندین جنبه عملکردی و شیوه‌های نصب برای به حداکثر رساندن راندمان، دوام و ایمنی در نظر گرفته شود. در ادامه به بررسی نصب فن آکسیال در کانال افقی می‌پردازیم.

1. نصب فن آکسیال در کانال افقی: دینامیک و عملکرد جریان هوا افقی

در یک کانال افقی، فن آکسیال جریان هوا را در امتداد طول کانال ایجاد می‌کند و یک مسیر خطی برای حرکت هوا ایجاد می‌کند. جهت افقی معمولاً جریان هوای ثابت با حداقل مقاومت را مشروط بر اینکه کانال به‌درستی با انتقال‌های نرم و حداقل خمیدگی طراحی شده باشد. عملکرد فن به توانایی آن در حفظ سرعت یکنواخت هوا در سطح مقطع کانال بستگی دارد. برای دستیابی به این هدف، کانال باید عاری از هرگونه مانع باشد و فن باید به طور مناسب برای ابعاد کانال و نیازهای جریان هوای سیستم اندازه‌گیری شود.

عدم تراز یا اندازه نامناسب می‌تواند منجر به تلاطم، کاهش راندمان و افزایش سطح سروصدا شود. علاوه بر این، کانال‌های افقی ممکن است در مقایسه با کانال‌های عمودی، تاثیر گرانشی کمتری بر جریان هوا داشته باشند که می‌تواند انتخاب فن مانند فن اکسیال کانالی سری vlf-t را برای کاربردهایی که چگالی هوا یا ذرات معلق نگران‌کننده است، ساده کند.

2. ملاحظات ساختاری و نصب افقی

نصب فن آکسیال در کانال افقی به‌صورت صحیح نیاز به نصب ایمن برای جلوگیری از لرزش و تضمین پایداری طولانی‌مدت دارد و فن باید با استفاده از براکت‌ها یا فلنج‌های محکم که با چارچوب کانال هم تراز هستند نصب شود و اطمینان حاصل شود که محور فن موازی با خط مرکزی کانال است. جداکننده‌های لرزش، مانند پایه‌های لاستیکی یا میراگرهای فنری، اغلب برای کاهش صدا و فشار مکانیکی بر سیستم کانال توصیه می‌شوند. وزن فن که می‌تواند برای مدل‌های صنعتی بزرگ‌تر به طور قابل‌توجهی زیاد باشد، باید به طور کافی توسط کانال یا سازه اطراف پشتیبانی شود.

در نصب فن آکسیال در کانال افقی، دسترسی به فن برای تعمیر و نگهداری عموماً آسان‌تر از نصب‌های عمودی است؛ زیرا تکنسین‌ها می‌توانند بدون نیاز به تجهیزات تخصصی برای دسترسی عمودی، از روی زمین یا سکو کار کنند. بااین‌حال، باید دقت شود که فضای کافی در اطراف فن برای جریان هوا و قابلیت سرویس‌دهی فراهم شود.

3. نصب فن آکسیال در کانال افقی: ملاحظات موتور و برق افقی

موتوری که فن را به حرکت در می‌آورد، باید با جهت افقی سازگار باشد. اکثر موتورهای فن آکسیال به‌طوری طراحی شده‌اند که در موقعیت‌های افقی به طور کارآمد کار کنند؛ اما بررسی مشخصات سازنده برای انواع یاتاقان‌ها و الزامات روانکاری اهمیت زیادی دارد. در نصب فن آکسیال در کانال افقی، وزن و جهت موتور معمولاً فشار اضافی بر یاتاقان وارد نمی‌کند.

در مقابل، در نصب فن آکسیال در کانال عمودی بارهای محوری ممکن است به یاتاقان‌های تخصصی نیاز داشته باشند و اتصالات الکتریکی باید به طور ایمن مسیردهی شوند تا از تداخل با جریان هوا یا دسترسی به تعمیر و نگهداری جلوگیری شود و اتصال به زمین مناسب برای اطمینان از ایمنی برقرار شود.

4. نگهداری و راندمان عملیاتی افقی

نصب فن آکسیال در کانال افقی بازرسی و تمیزکردن آسان‌تر پره‌های فن، موتور و داخل کانال را تسهیل می‌کند؛ زیرا نشست گرانشی گردوغبار یا زباله‌ها معمولاً در امتداد سطح زیرین کانال رخ می‌دهد. برنامه‌های منظم نگهداری باید شامل بررسی تراز پره‌ها، تمیزکردن زباله‌های انباشته شده و بازرسی اجزای موتور برای جلوگیری از افت عملکرد باید. علاوه‌برآن، کانال‌های افقی ممکن است در مقایسه با کانال‌های عمودی که در آن‌ها اغلب به سیستم‌های زهکشی میاز است، به اصلاحات کمتری برای مدیریت میعانات یا رطوبت نیاز داشته باشند.

5. یکپارچه ‌سازی و بهینه‌ سازی سیستم افقی

برای بهینه‌سازی عملکرد نصب فن آکسیال در کانال افقی، باید با کنترل‌های مناسب، مانند درایوهای فرکانس متغیر (VFDs) یکپارچه شود تا جریان هوا را بر اساس تقاضا تنظیم کند. این امر به‌ویژه در کانال‌های افقی که در آن‌ها اجرای طولانی‌مدت ممکن است منجر به افت فشار شود، اهمیت دارد. شرایط ورودی و خروجی به‌درستی طراحی شده، مانند بخش‌های مستقیم کانال قبل و بعد از فن، به کاهش تلاطم و تضمین عملکرد کارآمد کمک می‌کند. برای کاربردهایی که شامل دمای بسیار بالا یا محیط‌های خورنده هستند، انتخاب فن با مواد و پوشش‌های مناسب برای تضمین دوام اهمیت ویژه‌ای دارد.

نصب فن آکسیال در کانال عمودی

نصب فن آکسیال به‌صورت عمودی در مقایسه با نصب فن آکسیال در کانال افقی چالش‌ها و ملاحظات منحصربه‌فردی را به همراه دارد که عمدتاً به دلیل تاثیر جاذبه، دینامیک جریان هوا و الزامات ساختاری است. فن‌های آکسیال که برای جابه‌جایی هوا به‌موازات محور چرخشی خود طراحی شده‌اند، معمولاً در کانال‌های عمودی برای کاربردهایی مانند سیستم‌های اگزوز، برج‌های خنک‌کننده و تهویه ساختمان‌های بلند مورداستفاده قرار می‌گیرند. درک پیامدهای عملکرد بهینه، طول عمر و ایمنی سیستم را تضمین می‌کند. در ادامه به بررسی نصب فن آکسیال در کانال عمودی می‌پردازیم.

1. دینامیک و عملکرد جریان هوا عمودی

برخلاف نصب فن آکسیال در کانال افقی، در یک کانال عمودی فن آکسیال باید بسته به اینکه جریان هوا به سمت بالا یا پایین باشد، در برابر یا همسو با نیروهای گرانشی کار کند. جریان هوای روبه‌بالا در محیط‌های گرم با همرفت طبیعی همسو می‌شود و به طور بالقوه راندمان را افزایش می‌دهد؛ اما برای هوای سنگین‌تر یا ذرات معلق، فن باید بر مقاومت‌گرانشی غلبه کند. جریان هوای روبه‌پایین، می‌تواند از وجود گرانش بهره ببرد؛ اما اگر به‌درستی مدیریت نشود، می‌تواند منجر به پروفیل‌های سرعت ناهموار شود.

برای حفظ جریان هوای کارآمد، فن باید به‌درستی برای قطر کانال و الزامات فشار سیستم اندازه‌گیری شود. کانال‌های عمودی بیشتر مستعد اختلال در جریان هوا از شرایط نامناسب ورودی یا خروجی، مانند انتقال ناگهانی هستند که می‌تواند باعث تلاطم و کاهش راندمان فن شود. نصب بخش‌های کانال مستقیم قبل و بعد از فن به تثبیت جریان هوا و به‌حداقل‌رساندن تلفات کمک می‌کند.

2. ملاحظات ساختاری و نصب عمودی

در مقایسه با نصب فن آکسیال در کانال افقی، نصب فن آکسیال در کانال عمودی نیاز به پشتیبانی ساختاری قوی برای تحمل وزن فن و نیروهای ارتعاشی دارد. فن باید با استفاده از فلنج‌ها یا براکت‌های سنگین که به کانال یا چارچوب آن متصل می‌شوند، محکم بسته شود و از هم‌ترازی کامل با محور کانال اطمینان حاصل شود تا از سایش ناهموار یاتاقان‌ها یا پره‌ها جلوگیری شود. لرزه‌گیرها مانند پدهای لاستیکی یا پایه‌های فنری، برای کاهش نویز و تنش مکانیکی، به‌ویژه در کانال‌های عمودی بلند که ارتعاشات می‌تواند بالا باشد، اهمیت ویژه‌ای دارند.

جهت عمودی اغلب دسترسی به تعمیر و نگهداری را پیچیده می‌کند و نیاز به داربست، نردبان یا بالابر دارد و طراحان باید در طول برنامه‌ریزی نصب، نقاط دسترسی یا سکوهای سرویس را در نظر بگیرند. علاوه بر این، یکپارچگی ساختاری کانال باید برای تحمل وزن، به‌ویژه برای واحدهای صنعتی بزرگ، تأیید شود.

3. ملاحظات موتور و برق عمودی

همانند نصب فن آکسیال در کانال افقی، موتور فن باید برای عملکرد عمودی مناسب باشد؛ زیرا جهت قرارگیری آن بارهای منحصربه‌فردی را بر روی یاتاقان‌ها وارد می‌کند. یاتاقان‌های رانشی یا یاتاقان‌های غلتکی سنگین اغلب برای تحمل بارهای محوری ناشی از وزن موتور و جهت جریان هوا موردنیاز هستند. تولیدکنندگان معمولاً مشخص می‌کنند که آیا موتور برای نصب عمودی رتبه‌بندی شده است یا خیر، و عدم استفاده از موتور مناسب می‌تواند منجر به خرابی زودرس یاتاقان سود.

سیستم‌های روانکاری نیز باید طوری طراحی شوند که در حالت عمودی به طور موثر عمل کنند و بررسی‌های منظم برای جلوگیری از خشک‌شدن انجام شود. اتصالات الکتریکی باید از عوامل محیطی مانند رطوبت یا زباله که ممکن است در مجاری عمودی جمع شوند محافظت شوند و اتصال به زمین مناسب برای ایمنی رعایت شود.

4. چالش‌ های نگهداری و عملیاتی عمودی

کانال‌های عمودی مستعد تجمع میعانات، گردوغبار یا زباله به‌ویژه در سیستم‌های جریان روبه‌بالا که جاذبه ذرات را به سمت فن می‌کشد، هستند. سیستم‌های زهکشی یا تله باید برای مدیریت رطوبت نصب شود و تمیزکردن منظم برای جلوگیری از رسوب تیغه‌ها ضروری است و می‌تواند راندمان را کاهش داده و بار موتور را در مقایسه با نصب فن آکسیال در کانال افقی افزایش دهد. تعمیر و نگهداری در تأسیسات عمودی به دلیل مشکلات دسترسی اغلب پرزحمت‌تر است؛ بنابراین انتخاب یک فن با مواد بادوام و مقاوم در برابر خوردگی بسیار مهم است.

5. یکپارچه‌ سازی و بهینه ‌سازی سیستم عمودی

برای افزایش عملکرد، می‌توان از درایوهای فرکانس متغیر (VFD) برای تنظیم سرعت فن بر اساس تقاضای جریان هوا و بهبود بهره‌وری انرژی استفاده کرد. دیفیوزرهای ورودی و خروجی یا پره‌های راهنما می‌توانند به ساده‌سازی جریان هوا و کاهش تلفات فشار کمک کنند. برای کاربردهای با دمای بالا یا خورنده، انتخاب فن‌هایی با پوشش یا مواد مناسب ضروری است. سیستم‌های نظارت بر ارتعاش، دما و عملکرد موتور می‌توانند به طور پیشگیرانه مشکلات را شناسایی کرده و عملکرد قابل‌اعتماد را تضمین کنند.

جمع‌بندی

نصب فن آکسیال در کانال افقی مزایایی از نظر ثبات جریان هوا، سهولت نگهداری و سادگی ساختاری ارائه می‌دهد. بااین‌حال، توجه دقیق به‌اندازه فن، نصب سازگاری موتور و یکپارچه‌سازی سیستم برای دستیابی به عملکرد بهینه ضروری است. باتوجه‌به این عوامل، مهندسان می‌توانند عملکرد قابل‌اعتماد و کارآمد را در سیستم‌های کانال افقی تضمین کنند. نصب فن آکسیال در کانال عمودی نیاز به توجه دقیق به دینامیک جریان هوا، پشتیبانی ساختاری، مناسب‌بودن موتور و دسترسی به تعمیر و نگهداری دارد. ب

ا پرداختن به این عوامل، مهندسان می‌توانند عملکرد فن را بهینه کرده و عملکرد کارآمد و طولانی‌مدت را در سیستم‌های کانال عمودی تضمین کنند. در این مقاله کوشیدیم راهنمای جامعی در مورد تفاوت نصب فن های آکسیال افقی یا عمودی به شما ارائه دهیم. از اینکه تا پایان با ما همراه بودید از شما سپاسگزاریم. ما با سال‌ها تجربه در ارائه خدمات مهندسی تخصصی در زمینه تهویه در کنار شما هستیم تا کارایی، عملکرد بهینه و تضمین کیفیت را با خیالی آسوده تجربه کنید. برای اطلاعات بیشتر و مشاوره تخصصی، از طریق تماس با ما، با ما در ارتباط باشید.

به‌طور کلی فن آکسیال با پره آلومینیومی به دلیل استحکام بیشتر و راندمان بالاتر گزینه‌‍‌ای مناسب برای استفاده در محیط‌هایی با دمای بالا است. فن آکسیال یکی از انواع دستگاه‌های تهویه است که جریان هوا در آن به‌صورت موازی با محور پروانه بوده و دارای راندمانی برابر 70 تا 80 درصد و در برخی تا 90 درصد است. نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی بر مبنای یک اصل ساده آیرودینامیک یعنی انتقال مستقیم هوا در راستای محور چرخش پره‌ها است.

نوع دیگری از فن‌های آکسیال دارای پره‌های پلاستیکی هستند که به دلیل هزینه و وزن کمتر در تهویه فضاهای مسکونی، تجاری و اداری استفاده می‌شوند. علاوه بر این، خنک‌سازی تجهیزات IT و اتاق‌های سرور از دیگر موارد کاربرد فن اکسیال با پره پلاستیکی هستند. در این مقاله از سایت آترین کاربرد فن آکسیال با پره آلومینیومی، پره پلاستیکی، مزایا و معایب آن‌ها را بررسی می‌کنیم.

فن آکسیال چیست؟

هواکش محوری که با نام فن آکسیال شناخته می‌شود یکی از هواکش‌های پرکاربرد در صنایع مختلف است که با ایجاد جریان هوای پرحجم اما کم‌فشار موجب خنک شدن محیط می‌شود. بر اساس کاربرد، فن‌های آکسیال به دو گروه خانگی و صنعتی تقسیم‌بندی می‌شوند که تعداد موتورهای فن خانگی یک عدد بوده؛ ولی برای نوع صنعتی به دلیل حجم بالای جریان هوا تعداد بیشتری موتور دارند.

علاوه بر این، جنس پره‌ها نیز فاکتور دیگری برای تقسیم‌بندی است و می‌تواند از جنس فلزاتی مانند آهن یا آلومینیوم یا پلاستیک فشرده باشند. فن آکسیال با پره آلومینیومی یکی از انوع پرکاربرد در صنایع سنگین است. نکته دیگر اینکه هرچقدر تعداد پره‌های فن آکسیال بیشتر باشد قدرت تهویه آن نیز بیشتر می‌شود؛ بنابرابن هنگام خرید، برای انتخاب بر اساس تعداد پره‌ها باید آن را بر اساس مصرف و نوع محیط انتخاب کرد.

انواع فن های آکسیال و کاربرد آن ها

علاوه بر فن آکسیال با پره آلومینیومی، فن‌های آکسیال بر اساس نوع و کاربری آن‌ها تقسیم‌بندی می‌شوند که عبارت‌اند از:

• دیواری: این نوع هواکش آکسیال اغلب در محیط‌های کارگاهی و صنعتی استفاده می‌شود و با نصب بر روی دیوار هوای داخلی را به بیرون منتقل می‌کند.
• سقفی: فن‌های آکسیال سقفی برای فضاهایی مانند انبارها، پارکینگ‌ها و سالن‌های بزرگ مناسب بوده و هوای آلوده و گرم فضا را به بیرون منتقل می‌کنند.

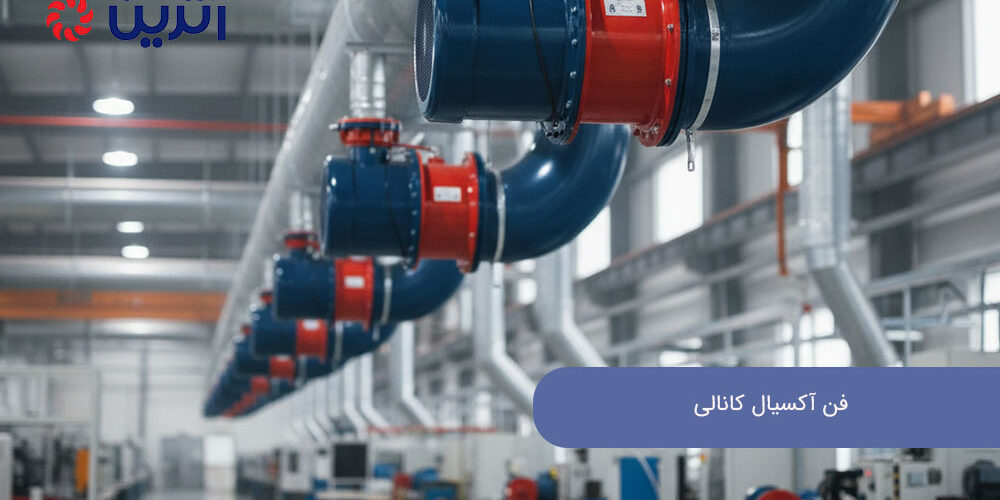

• کانالی: فن آکسیال کانالی با نصب در کانال‌ها برای انتقال جریان هوا به مسافت‌های طولانی‌تر مناسب هستند و در سیستم تهویه فضاهای بزرگ نصب می‌شوند.

فن‌های آکسیال در صنایع تولیدی و کارگاه‌ها، ساختمان‌های تجاری، اداری و مسکونی، گلخانه‌ها، پارکینگ‌ها و سالن‌های بزرگ نصب می‌شوند. موارد دیگر کاربرد فن آکسیال عبارت‌اند از:

• مراکز دیتا
• تونل‌ها و معادن برای تهویه هوا
• تابلوهای برق و کابینت‌های الکترونیکی
• سیستم‌های خنک‌سازی در تجهیزات صنعتی

فن آکسیال با پره آلومینیومی و مزایا

یکی از رایج‌ترین انواع هواکش‌های آکسیال، فن آکسیال با پره‌ آلومینیومی است. همان‌طور که از نام آن مشخص است جنس پره‌های این فن از آلومینیوم بوده و طراحی آن مطابق با اصول ایرودینامیک است تا بهترین عملکرد را در تهویه مطبوع داشته باشد. در ادامه به بخش‌ها و ویژگی‌های این نوع هواکش‌های آکسیال می‌پردازیم.

پره‌ها از جنس آلومینیوم بوده و به دلیل مقاومت بالا، طول عمر بالایی دارند. هاب (Hub) بخش دیگری از این نوع فن‌ها است و همان قسمت مرکزی فن است که پره‌ها به آن متصل شده و از جنس آلومینیوم یا فولاد مقاوم ساخته می‌شود. موتور الکتریکی فن در قسمت پشت یا داخل آن نصب شده و توان موتور باید بر اساس نیاز سیستم تهویه انتخاب شود. نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی راندمان بالایی داشته که این به دلیل وزن سبک آن است.

وزن سبک پره‌ها موجب می‌شود تا فشار کمتری به موتور وارد شود. طراحی پره‌‌ها کاملاً دقیق و مطابق با اصول مهندسی بوده و درنتیجه موجب افزایش جریان هوا و بهینه‌سازی مصرف انرژی می‌شود. مزایای کاربرد این نوع فن‌ها عبارت‌اند از:

• کارایی بالا در سیستم تهویه فضاهای بزرگ
• طول عمر بالا در محیط‌های پرچالش و مرطوب
• امکان استفاده در شرایط مختلف محیطی
• کاهش هزینه‌های نگهداری به دلیل مقاومت بالای متریال‌ها

در انتخاب فن آکسیال با پره آلومینیومی باید نکات مهمی را رعایت کرد که عبارت‌اند از:

• توان موتور: بر اساس حجم و فشار هوا
• دور موتور: بیشتر بودن دور جریان هوای بیشتری را جابجا کرده؛ ولی صدای بیشتری نیز تولید می‌شود.
• درجه حفاظتی موتور: برای محیط‌های صنعتی و مرطوب اهمیت زیادی دارد و باید حداقل 55 باشد.
• قطر فن: باید متناسب با دبی هوای موردنیاز و فضا باشد.
• کنترل سرعت: برای فضا و کاربردهایی که کنترل دبی هوا ضروری است باید از فن‌های آکسیال دارای مبدل دور استفاده شود.

نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی

امروزه سیستم تهویه کارآمد یک ضرورت برای صنایع مختلف است تا از این طریق کیفیت هوای محیط تأمین شده و ایمنی محیط نیز تضمین شود. فن آکسیال با پره آلومینیومی یکی از مهم‌ترین تجهیزاتی است که در سیستم‌های تهویه به‌کار می‌رود و به دلیل طراحی استاندارد و اصولی و استفاده از متریال‌های مقاوم بازدهی سیستم‌های تهویه را افزایش می‌دهند. نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی بر اساس اصول ایرودینامیک است.

طراحی پره‌ها به‌صورتی است که جریان هوا بدون ایجاد تلاطم شدید و به آرامی عبور داده و درنتیجه با صدای کمتر و مصرف انرژی پایین‌تر هوای بیشتری منتقل می‌شود. طراحی این هواکش‌ها به‌صورتی است که جریان هوا در امتداد محور چرخش پره‌ها حرکت می‌کند. با چرخش موتور فن پره‌های آلومینیومی با سرعت بالا و پیوسته حرکت کرده و هوا را از یک سو به سوی دیگر حرکت می‌دهند. طراحی آیرودینامیکی این فن‌ها موجب می‌شود تا حجم زیادی از جریان هوا با سرعت بالا و فشار کم منتقل شود.

توجه داشته باشید که وزن سبک آلومینیوم و مقاومت بالای آن در برابر دمای بالا، خوردگی و زنگ‌زدگی نقش مهمی در افزایش راندمان فن آکسیال با پره آلومینیومی دارد. چنین ویژگی‌هایی موجب می‌شود تا فن و پره‌ها در شرایط محیطی دشوار بدون ایجاد هرگونه تغییر در شکل یا کاهش راندمان به مدت طولانی عملکردی بهینه داشته باشند. به‌طور خلاصه نتایج حاصل از نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی عبارت‌اند از:

• کاهش لرزش و نویز
• کاهش اصطکاک و تلاطم هوا
• عملکرد پایدار در طولانی‌مدت
• پایداری در دمای بالا و محیط‌های دشوار
• قابلیت جابجایی حجم بالای هوا
• افزایش راندمان سیستم تهویه
• استحکام و عمر بالا و نگهداری آسان

کاربرد فن آکسیال با پره پلاستیکی

یکی دیگر از انواع فن‌های آکسیال، نوع پلاستیکی است. جنس پره‌های این نوع فن‌ها از پلاستیک فشرده ساخته شده و به دلیل وزن سبک و هزینه کمتر در ساختمان‌های ادرای، تجاری و مسکونی استفاده می‌شوند. همان‌طور که گفته شد فن آکسیال با پره آلومینیومی در محیط‌های صنعتی که دارای چالش‌هایی مانند حرارت بالا و مواد شیمیایی خورنده هستند، استفاده می‌شوند. این درحالی است که فن آکسیال با پره پلاستیکی معمولاً در صنایع سبک استفاده می‌شود.

علاوه بر این پروژه‌های نیمه صنعتی، ساختمانی، سیستم‌های خنک‌کننده تجهیزات الکترونیکی و تابلوهای برق از دیگر موارد کاربرد فن آکسیال با پره پلاستیکی است. از مزایای فن‌های آکسیال با پره پلاستیکی ابعاد کوچک‌تر، تولید کمتر صدا و وزن کمتر است که آن‌ها را به گزینه‌ای مناسب برای نصب در تجهیزاتی مانند پنل‌های کنترل، تابلوهای توزیع برق و… تبدیل می‌کند. بعد از فن آکسیال با پره آلومینیومی، در ادامه به برخی دیگر از موارد کاربرد فن آکسیال با پره پلاستیکی می‌پردازیم:

• آزمایشگاه‌ها و دستگاه‌های پزشکی
• تجهیزات خانگی و وسایل سرمایشی قابل حمل
• خنک‌کردن تجهیزات IT و اتاق‌های سرور
• صنعت گلخانه و پرورش گیاهان
• تهویه اضطراری و قابل‌حمل در شرایط موقت

نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی یا پلاستیکی حرکت محوری هوا است که آن را به یکی از تجهیزات مهم در سیستم تهویه مطبوع تبدیل می‌کند.

عوامل مؤثر در عملکرد بهینه فن آکسیال با پره آلومینیومی یا پلاستیکی

فاکتورها و عناصر متعددی بر کارایی و عملکرد فن آکسیال با پره آلومینیومی یا پلاستیکی تأثیر می‌گذارند که عبارت‌اند از:

• میزان بازدهی و راندمان فن آکسیال
• میزان افزایش فشار استاتیک فن آکسیال
• سرعت جریان ایجادشده توسط فن آکسیال
• تعداد پره‌های فن و شکل تیغه‌ها
• توان و قدرت الکتروموتور فن آکسیال

معایب فن های آکسیال

باوجود مزایای فن آکسیال با پره آلومینیومی و پلاستیکی، این تجهیزات نیز دارای معایبی هستند. گرچه نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی یا پلاستیکی راندمان بالایی داشته و موجب کاهش مصرف انرژی می‌شود؛ ولی باید معایب آن را نیز موردتوجه قرار داد. در ادامه به معایب کاربرد فن آکسیال با پره پلاستیکی و آلومینیومی می‌پردازیم. عدم توانایی در فشارهای بالا یکی از این موارد است. فن‌های آکسیال در مقایسه با فن‌های سانتریفیوژ برای ایجاد فشارهای بالای هوا مناسب نیستند. علاوه بر این، به دلیل طراحی این نوع فن‌ها، ممکن است در مسیرها و کانال‌های طولانی عملکرد بهینه این فن‌ها کاهش یابد. نیاز به نگهداری و تعمیرات مکرر از دیگر معایب فن‌های آکسیال محسوب می‌شود.

قیمت فن های آکسیال

عوامل متعددی بر قیمت فن آکسیال با پره آلومینیومی و پلاستیکی تأثیر می‌گذارند. قدرت موتور، تعداد موتورها و جنس و تعداد پره‌ها از فاکتورهای مؤثر در تعیین قیمت این فن‌ها هستند. هرچقدر قدرت موتور فن بیشتر باشد مشخص است که قیمت آن نیز افزایش می‌یابد. همچنین به دلیل تعداد موتورهای بیشتر در فن‌های صنعتی، قیمت آن‌ها بیشتر از نوع غیرصنعتی است. علاوه بر جنس پره‌ها، تعداد آن‌ها نیز از دیگر عوامل مؤثر در قیمت نهایی فن آکسیال است و به‌عنوان مثال  قیمت فن آکسیال با پره‌های آلومینیومی بیشتر از فن دارای پره‌های پلاستیکی است.

جمع‌بندی

فن‌های آکسیسال یکی از انواع هواکش‌ها در صنایع سنگین و نیمه‌سنگین هستند که در سیستم تهویه مطبوع کاربرد دارند. فن آکسیال با پره آلومینیومی یکی از انواع فن آکسیال است که به دلیل سبک بودن پره‌ها، مقاومت پره‌ها در شرایط محیطی دشوار و خوردگی و کاهش لرزش، کاربرد زیادی در سیستم تهویه صنایع دارد. نحوه عملکرد فن آکسیال در تهویه با پره آلومینیومی بر اساس اصل ایرودینامیک بوده و جریان هوا در راستای محور چرخش پره‌ها به‌صورت مستقیم منتقل می‌شود.

نوع دیگری از فن‌های آکسیال با پره پلاستیکی ساخته می‌شوند که به دلیل وزن سبک و هزینه کمتر در صنایع نیمه سنگین و کاربردهای ساده‌تر استفاده می‌شوند. خنک‌کردن تجهیزات IT و اتاق‌های سرور، صنعت گلخانه و پرورش گیاهان و تهویه اضطراری و قابل حمل در شرایط موقت از موارد کاربرد فن اکسیال با پره پلاستیکی هستند. شرکت مهندسی بازرگانی آترین از مجموعه‌های متخصص در حوزه طراحی و تولید سیستم‌های تهویه است که با تکیه بر دانش فنی روز، تجهیزات مدرن و حضور متخصصان و مهندسان باتجربه محصولاتی با بهترین کیفیت ارائه می‌دهد.

این شرکت توانسته است با تمرکز بر ساخت محصولاتی با بهترین کیفیت و پشتیبانی فنی حرفه‌ای موردتوجه و اطمینان مصرف‌کنندگان قرار گیرد. برای کسب اطلاعات بیشتر در زمینه خرید محصول و مشاوره با کارشناسان می‌توانید از بخش تماس با ما اقدام کنید.

اولین گام جهت اطمینان از عملکرد صحیح و بهینه سیستم تهویه، نصب فن آکسیال سقفی به‌درستی است. توجه به نکات نصب فن آکسیال مدل سقفی از اهمیت بالایی برخوردار است؛ چرا که نصب نادرست می‌تواند منجر به کاهش کارایی، افزایش صدا و حتی آسیب به دستگاه شود. در کنار این نکات فنی، شناخت مزایای استفاده از فن آکسیال مانند بهبود گردش هوا و کاهش رطوبت، اهمیت این تجهیزات را دوچندان می‌کند. برای آشنایی بیشتر با این مطلب تا انتهای این مقاله از سری مقالات سایت آترین همراه ما باشید.

فن آکسیال سقفی چیست و چه کاربردی دارد؟

فن آکسیال سقفی نوعی فن محوری است که جریان هوا را در امتداد محور چرخش تیغه‌ها هدایت می‌کند و مستقیماً به سمت بالا یا پایین (بسته به جهت نصب) پرتاب می‌شود. برخلاف فن‌های سانتریفیوژ که مسیر هوای آن‌ها منحنی است، فن آکسیال با ایجاد جریان مستقیم، حجم بالایی از هوا را با فشار کم جابه‌جا می‌کند. این ویژگی آن را برای تهویه طبیعی یا تخلیه گاز و بخار در محیط‌هایی با سقف بلند مناسب می‌سازد. نصب فن آکسیال سقفی به‌ویژه در موارد زیر بسیار رایج است:

• سالن‌های تولید صنعتی که دمای بالایی دارند.
• انبارها و سردخانه‌ها برای تهویه پیوسته
• آشپزخانه‌های صنعتی و رستوران‌ها برای تخلیه دود
• پارکینگ‌های طبقاتی و تونل‌ها برای گردش هوا و دفع گازهای آلاینده
• گلخانه‌ها برای جابه‌جایی جریان هوا و کنترل رطوبت

در همه این کاربردها، اگر نصب فن آکسیال سقفی به‌درستی انجام نشود، عملکرد سیستم تهویه به طور کامل مختل شده و حتی ممکن است خطرات جانی و مالی ایجاد شود.

چرا نصب اصولی فن آکسیال سقفی اهمیت دارد؟

بسیاری از مدیران پروژه‌ها و تأسیسات، پس از خرید فن، نصب آن را به‌عنوان یک مرحله ساده و کم‌اهمیت تلقی می‌کنند. درحالی‌که حقیقت این است که نصب فن آکسیال سقفی به‌درستی، می‌تواند تأثیر بسیار بیشتری نسبت به خود دستگاه در کیفیت عملکرد نهایی داشته باشد. از جمله مزایای نصب اصولی و توجه به نکات نصب فن آکسیال مدل سقفی می‌توان به موارد زیر اشاره کرد:

• افزایش بازدهی انرژی: نصب صحیح باعث می‌شود موتور فن با کمترین مقاومت کارکرده و برق کمتری مصرف کند.
• کاهش نویز و لرزش: نصب با پایه‌های مناسب و تراز دقیق از انتقال لرزش به سازه جلوگیری می‌کند.
• طول عمر بیشتر موتور: جلوگیری از ورود ذرات معلق، گردوغبار و رطوبت به موتور، موجب می‌شود دستگاه دیرتر آسیب ببیند.
• سرویس آسان‌تر: نصب در موقعیت مناسب، امکان تعمیرات دوره‌ای بدون نیاز به تخریب یا جابه‌جایی تجهیزات را فراهم می‌کند.
• افزایش ایمنی: رعایت نکات الکتریکی و حفاظتی در نصب احتمال آتش‌سوزی یا برق‌گرفتگی را به حداقل می‌رساند.

نکاتی که در خصوص نصب فن آکسیال سقفی باید به آن‌ها توجه شود

همان‌طور که اشاره شد در بسیاری از پروژه‌های صنعتی، تجاری و ساختمانی، سیستم تهویه مؤثر یکی از عناصر کلیدی برای حفظ ایمنی، کارایی و آسایش است. از جمله تجهیزاتی که نقشی محوری در این سیستم‌ها دارند، فن‌های آکسیال هستند. به‌ویژه نصب فن آکسیال سقفی در فضاهایی که نیاز به تخلیه مستمر هوای گرم، آلوده یا مرطوب دارند، یک راهکار بسیار مؤثر و پرکاربرد محسوب می‌شود؛ اما تنها انتخاب یک فن باکیفیت برای رسیدن به عملکرد بهینه کافی نیست؛ آنچه تضمین‌کننده بهره‌وری و ایمنی سیستم تهویه خواهد بود، رعایت دقیق اصول نصب و راه‌اندازی است.

در واقع، با رعایت دقیق نکات نصب فن آکسیال مدل سقفی و بهره‌گیری از مزایای استفاده از فن آکسیال، می‌توانیم از حداکثر کارایی این سیستم‌ها اطمینان حاصل کنیم؛ بنابراین، نصب فن آکسیال سقفی باید بادقت و توجه به جزئیات انجام پذیرد تا از مزایای آن به طور کامل بهره‌مند شویم.

1. موقعیت‌ یابی دقیق برای نصب

یکی از نخستین و مهم‌ترین گام‌ها در نصب فن آکسیال سقفی، انتخاب محل مناسب برای نصب آن است. اگر محل نصب درست انتخاب نشود، جریان هوا به‌صورت یکنواخت پخش نخواهد شد و نقاط کور در فضا به‌وجود می‌آید که موجب تجمع حرارت، گازهای آلاینده یا رطوبت خواهد شد. راهنمای انتخاب مکان مناسب به ترتیب زیر است:

• نزدیکی به منبع آلودگی یا گرما: بهتر است فن در نزدیکی نقطه‌ای نصب شود که بیشترین تولید حرارت یا آلودگی در آن اتفاق می‌افتد؛ مانند بالای خطوط تولید یا اجاق‌های صنعتی.
• فاصله مناسب از دیوارها: باید حداقل 50 تا 100 سانتی‌متر از دیوارها فاصله داشته باشد تا جریان هوا مختل نشود.
• دردسترس‌بودن: محل نصب باید طوری باشد که در صورت خرابی یا نیاز به سرویس، بتوان به‌راحتی به آن دسترسی داشت.
• عدم تداخل با تأسیسات دیگر: مراقب باشید نصب فن با مسیر نور، لوله‌های آب، کابل‌های برق یا سیستم اطفا حریق تداخل نداشته باشد.

2. آماده‌ سازی فیزیکی سقف

پیش از نصب فن آکسیال سقفی، یکی از مهم‌ترین مراحل، بررسی ساختار فیزیکی سقف محل نصب است. وزن فن و ارتعاشات حاصل از عملکرد آن می‌تواند موجب آسیب به سقف‌های ضعیف یا ناهمگون شود. به‌ویژه در سقف‌های کاذب یا سازه‌های سبک، تقویت محل نصب امری ضروری است. همچنین باید توجه داشت که در برخی پروژه‌ها سقف‌ها از متریال‌هایی مانند گچ، آلومینیوم یا پانل‌های عایق ساخته شده‌اند که برای نگهداری مستقیم فن مناسب نیستند.

در چنین شرایطی، استفاده از چهارچوب‌های فلزی تقویت‌شده یا صفحات نگهدارنده فولادی در پشت سقف می‌تواند فشار را به صورت یکنواخت توزیع کرده و از سقوط یا آسیب جلوگیری کند. از دیگر نکات نصب فن آکسیال مدل سقفی می‌توان به استفاده از رول‌بولت‌های مقاوم، بررسی نقاط اتصال و عدم وجود خوردگی یا پوسیدگی در سقف اشاره کرد. در نهایت، تراز دقیق محل نصب باعث می‌شود از لرزش و صدای ناخواسته جلوگیری شود که این موضوع در طولانی‌مدت اهمیت فراوانی دارد.

3. نصب فن آکسیال سقفی؛ اصول برق‌ کشی ایمن و استاندارد

برق‌کشی صحیح، قلب تپنده عملکرد ایمن و پایدار یک فن آکسیال سقفی است. این موضوع نه‌تنها بر راندمان دستگاه تأثیر مستقیم دارد؛ بلکه ارتباط مستقیمی با ایمنی افراد و کل سیستم دارد. در زمان اجرای برق‌کشی، ابتدا باید ظرفیت برق مصرفی فن و نوع موتور (تک‌فاز یا سه‌فاز) مشخص شود. استفاده از کابل‌های باضخامت مناسب که در برابر حرارت و خوردگی مقاوم باشند، ضروری است.

یکی از مهم‌ترین نکات نصب فن آکسیال مدل سقفی در بخش برق، نصب کلید محافظ جان (RCD) و فیوزهای حفاظتی است. این تجهیزات از دستگاه در برابر نوسانات برق، اتصال کوتاه و احتمال برق‌گرفتگی محافظت می‌کنند. همچنین، استفاده از سیم ارت برای تخلیه جریان‌های القایی و بارهای اضافی از الزامات فنی محسوب می‌شود. لازم به ذکر است که در پروژه‌های صنعتی یا فضاهایی با رطوبت بالا، باید از تابلو برق ضدآب و با استاندارد IP مناسب استفاده شود. همچنین توصیه می‌شود سیم‌کشی به‌صورت داکت‌بندی شده و ایزوله انجام شود تا از تماس مستقیم سیم‌ها با بدنه فلزی یا سایر تجهیزات جلوگیری شود.

4. اتصال فن به کانال یا فضای باز

نصب فن آکسیال سقفی به‌صورت مستقیم در فضای باز یا اتصال آن به سیستم کانال‌کشی، بستگی به نوع پروژه دارد. در برخی فضاها، مانند گلخانه‌ها یا کارخانه‌ها، فن‌ها مستقیماً هوای آلوده یا گرم را به بیرون منتقل می‌کنند؛ اما در بسیاری از پروژه‌های بزرگ از داکت یا کانال انتقال هوا برای هدایت جریان به نقطه خروج استفاده می‌شود.

در این مرحله، رعایت دقیق درزگیری اتصالات اهمیت زیادی دارد. اگر اتصالات به‌درستی ایزوله نشوند، نشتی هوا رخ خواهد داد که نه‌تنها باعث کاهش راندمان سیستم می‌شود؛ بلکه باعث ورود آلودگی به نقاط غیرمجاز نیز خواهد شد. استفاده از چسب‌های سیلیکونی، نوار درزگیر و فلنچ‌های فلزی توصیه می‌شود. همچنین برای اتصال فن به کانال، استفاده از لرزه‌گیرهای انعطاف‌پذیر یا مفصل‌های پارچه‌ای (Flexible connectors) پیشنهاد می‌شود تا از انتقال مستقیم لرزش فن به کانال جلوگیری شود. این نکته علاوه بر افزایش عمر مفید سیستم از تولید نویز نیز می‌کاهد.

5. کنترل نویز و لرزش فن

یکی از چالش‌های رایج پس از نصب فن آکسیال سقفی، ایجاد صدا و لرزش است. اگرچه این مسئله در فضاهای صنعتی معمولاً قابل‌چشم‌پوشی است؛ اما در محیط‌های اداری، بیمارستانی، آموزشی یا مسکونی، ایجاد نویز حتی در حد متوسط می‌تواند آزاردهنده باشد. بنابراین، کنترل لرزش و صدا از مهم‌ترین نکات نصب فن آکسیال مدل سقفی به شمار می‌رود.

پیشنهاد می‌شود در زمان خرید، مدل‌هایی انتخاب شود که طراحی آیرودینامیک پره‌ها را دارند و از یاتاقان‌های باکیفیت بهره می‌برند. در مرحله نصب نیز باید از واشرهای ضربه‌گیر لاستیکی در محل اتصال به سقف استفاده شود. این کار لرزش را جذب کرده و از انتقال آن به بدنه ساختمان جلوگیری می‌کند. علاوه بر این، تراز دقیق فن در سه جهت افقی، عمودی و چرخشی، نقش مؤثری در جلوگیری از ایجاد لرزش دارد. همچنین در پروژه‌هایی با نیاز به سکوت کامل، استفاده از صداگیر (Silencer) در مسیر خروجی هوا توصیه می‌شود که صدای جریان هوا را تا حد زیادی کاهش می‌دهد.

6. نصب فن آکسیال سقفی؛ بررسی نهایی و راه‌اندازی

پس از نصب فیزیکی و برقراری اتصالات الکتریکی، نوبت به مرحله تست و راه‌اندازی اولیه می‌رسد. این مرحله بسیار حساس است و باید بادقت و بر اساس چک‌لیست مشخصی انجام شود. هدف این مرحله، اطمینان از عملکرد صحیح، ایمن و بدون نقص فن است. در واقع ابتدا باید جهت چرخش فن بررسی شود. در فن‌های سه‌فاز، اگر فازها به اشتباه وصل شده باشند، فن در جهت معکوس خواهد چرخید که این موضوع نه‌تنها راندمان را کاهش می‌دهد بلکه می‌تواند آسیب مکانیکی به پره‌ها وارد کند.

سپس، باید جریان و ولتاژ مصرفی فن با ابزارهای دقیق اندازه‌گیری و با مشخصات درج‌شده روی پلاک موتور مقایسه شود. در این مرحله همچنین صدای تولیدی، لرزش، شدت‌جریان هوا و دمای موتور بررسی می‌شود. در صورت مشاهده صدا یا لرزش غیرعادی، باید فوراً عملکرد مکانیکی فن، اتصالات، بالانس پره‌ها و سفت‌بودن پیچ‌ها کنترل شود. راه‌اندازی اصولی، تضمین‌کننده عمر مفید طولانی و عملکرد مستمر دستگاه خواهد بود.

7. اهمیت نگهداری دوره ‌ای و بازرسی منظم

برخی از مدیران پروژه‌ها پس از نصب فن آکسیال سقفی، آن را به حال خود رها می‌کنند و تنها زمانی متوجه مشکل می‌شوند که سیستم تهویه به طور کامل ازکارافتاده باشد. درحالی‌که انجام نگهداری پیشگیرانه و بازرسی‌های منظم، می‌تواند از بروز خرابی‌های بزرگ و پرهزینه جلوگیری کند. نگهداری فن آکسیال سقفی شامل مواردی مانند تمیزکاری پره‌ها از گردوغبار، چک‌کردن سفتی پیچ‌ها و پایه‌ها، تست دوره‌ای ولتاژ و جریان، روغن‌کاری بلبرینگ‌ها و بررسی اتصالات برقی است.

در محیط‌های آلوده یا دارای گردوغبار صنعتی، بهتر است این سرویس‌ها ماهانه یا فصلی انجام شود. همچنین پیشنهاد می‌شود برای هر فن، دفترچه‌ای تهیه شود که در آن زمان نصب، ساعت کارکرد، تاریخ سرویس‌های انجام‌شده و هرگونه خرابی یا تعمیرات ثبت گردد. این اقدام ساده، کمک می‌کند تا روند فرسودگی سیستم بهتر پایش شده و زمان تعویض قطعات یا تعمیرات اساسی به‌درستی پیش‌بینی شود.

جمع‌بندی

نصب فن آکسیال سقفی یک فرآیند حیاتی است که فراتر از یک عملیات ساده مکانیکی محسوب می‌شود. در واقع، این کار تلفیقی از مهندسی برق، مکانیک، طراحی سازه، ایمنی و حتی معماری است. از جمله مزایای استفاده از فن آکسیال و اجرای صحیح آن می‌توان به تهویه بهینه، کاهش مصرف انرژی، افزایش عمر فن و آسایش محیطی اشاره کرد؛ اما نادیده‌گرفتن نکات نصب فن آکسیال مدل سقفی ممکن است منجر به هزینه‌های سنگین تعمیراتی، توقف عملیات یا حتی وقوع حوادث خطرناک شود.

بنابراین، اگر در حال اجرای پروژه جدید هستید یا قصد دارید فن آکسیال سقفی نصب کنید، حتماً به راهنمای نصب استاندارد، مشاوره متخصصان و بازرسی‌های دقیق توجه ویژه داشته باشید. برای دریافت مشاوره‏های لازم در این خصوص می‎توانید از طریق تماس با ما با کارشناسان ما در شرکت آترین در ارتباط باشید.
